Szablon do konfekcjonowania łańcuchów 55270007

Szablon do konfekcjonowania łańcuchów

Wersja: laminowany

Długość (mm): 1750

Wysokość (mm): 160

Podziałka łańcucha: 1/4″, .325″, 3/8″, .404″

Optymalne narzędzie pomocnicze do szybkiego i skutecznego określania prawidłowej długości łańcucha piły.
Za pomocą tego szablonu można bardzo szybko określić wymaganą liczbę ogniw prowadzących dla łańcuchów tnących w rolkach i przyciąć je na długość, przyspieszając w ten sposób proces pracy.
Dzięki samoprzylepnemu tyłowi szablon można przymocować bezpośrednio do powierzchni roboczej / stołu roboczego.
Odporność na brud i olej dzięki laminowanej powierzchni.

Idealny do szybkiego określania długości łańcucha tnącego (liczby ogniw ) podczas przygotowania konfekcjonowanych łańcuchów.
Dzięki laminowanej powierzchni szablon jest odporny na brud i olej dzięki laminowanej powierzchni.

Opis: Optymalne narzędzie pomocnicze do szybkiego i skutecznego określania prawidłowej długości łańcucha piły.
Za pomocą tego szablonu można bardzo szybko określić wymaganą liczbę ogniw prowadzących dla łańcuchów tnących w rolkach i przyciąć je na długość, przyspieszając w ten sposób proces pracy.
Dzięki samoprzylepnemu tyłowi szablon można przymocować bezpośrednio do powierzchni roboczej / stołu roboczego.
Odporność na brud i olej dzięki laminowanej powierzchni.

Informacje dodatkowe: Praca z szablonem:
Weź rolkę łańcucha tnącego i umieść go na powierzchni roboczej po prawej stronie
Rozwiń łańcuch i zamocuj koniec (pierwsze ogniwo prowadzące) do stalowego kołka.

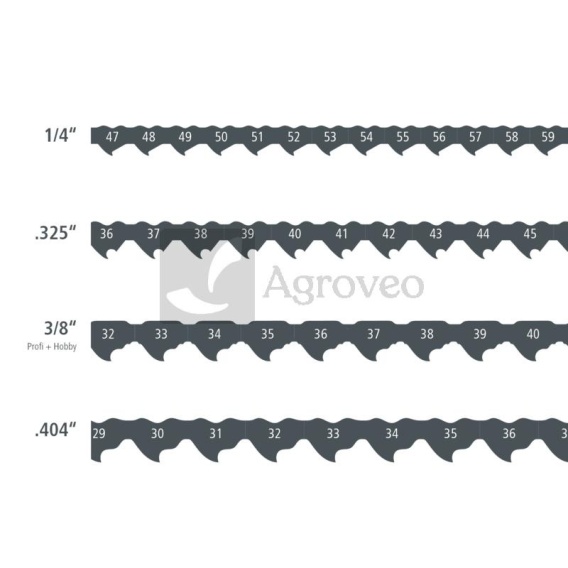

Określ wymaganą liczbę ogniw prowadzących na szablonie i zaznacz ją (np. pisakiem).
Wskazówka: Na szablonie, na przykład w przypadku łańcucha 3/8", wyświetlanie rozpoczyna się od 32. ogniwa.

Wskazówki montażowe: Wybierz dużą i równą powierzchnię roboczą zgodnie z rozmiarem szablonu.
Wskazówka: W celu zapewnienia optymalnej przyczepności, pokrywana powierzchnia powinna być czysta, wolna od kurzu i tłuszczu.
Umieścić lewą krawędź zewnętrzną (pionowy czerwony pasek) szablonu w odległości ok. 300 mm od lewej krawędzi powierzchni roboczej.
Do bezpiecznego zamocowania odpowiedniego łańcucha tnącego należy zamontować cztery stalowe kołki na skrajnej lewej krawędzi powierzchni roboczej.
Stalowe kołki powinny być wyrównane poziomo z czterema rozmiarami podziałki 1/4", .325" i 3/8" .404".

Symbol: 55270007
